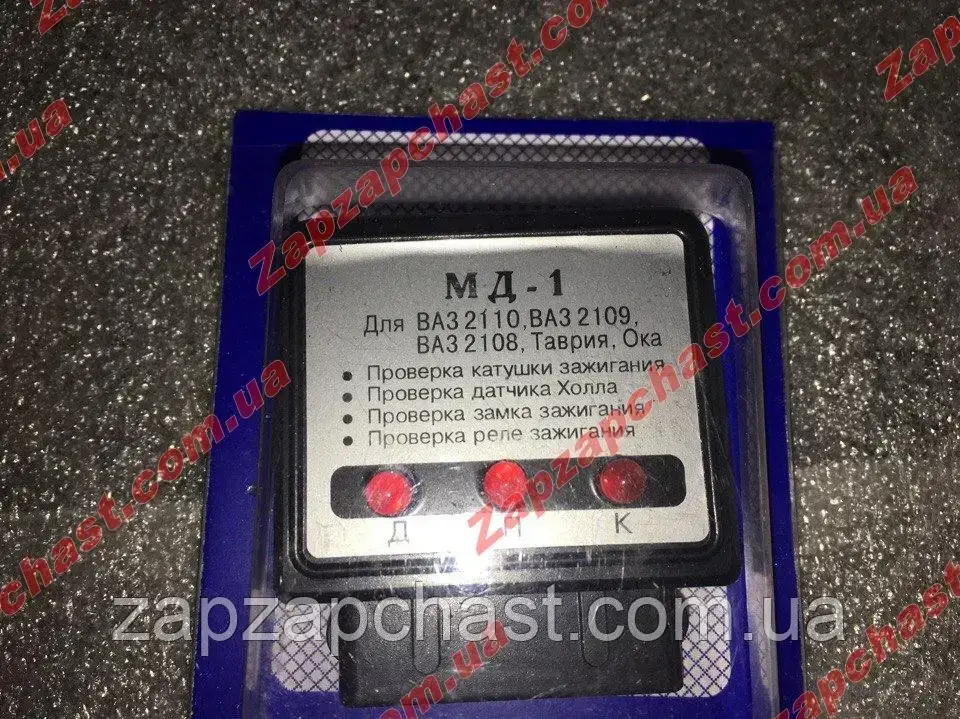

Блок миттєвої діагностики (МД-1) Ваз 2108-2110,Заз 1102 таврія славута

ІНСТРУКЦІЯ ПО ЕКСПЛУАТАЦІЇ

1.1 Зняти з комутатора роз'єм запалювання.

1.2 Встановити пристрій дагностики в разьем запалювання.

1.3 Включити запалювання (стартер не обертати).

1.4 Світлодіод "П" горить (замок запалювання і реле запалювання справно).

1.5 Світлодіод "До" горить (котушка запалювання справна).

1.6 Включити стартер: якщо світлодіод "Д" блимає, значить, датчик Холла справний.

УСТАНОВКА ЗАПАЛЮВАННЯ

2.1 Повторити пункти 1.1,1.2,1.3.

2.2 Поєднати мітку коленвала і мітку распредвала, згідно інструкції з експлуатації автомобіля.

2.3 С помощью светодиода "Д" установить угол зажигания (в момент загорания светодиода "Д") вращая распределитель зажигания. Бегунок должен быть направлен в сторону 1-го цилиндра на крышке распределителя зажигания.

РЕГУЛИРОВКА КЛАПАНОВ

3.1 Повторить пункты 1.1, 1.2, 1.3, 2.2, 2.3.

3.2 Отрегулировать клапаны по углу поворота коленвала=0.

3.3 Проверить коленвал по часовой стрелке, когда светодиод "Д" загорится (что соответствует 180 градусам поворота коленвала) регулировать клапана по углу 180 градусов.

3.4 Повторити вищеперелічені цикли для регулювання клапанів інших циліндрів у відповідності з інструкцією по експлуатації автомобіля.
